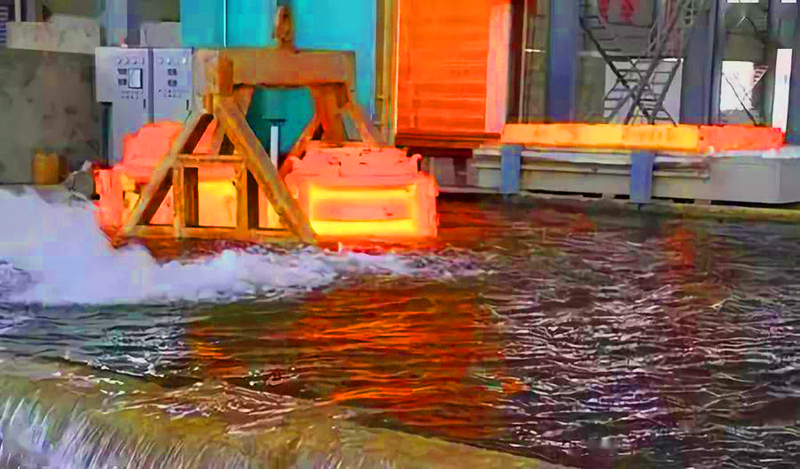

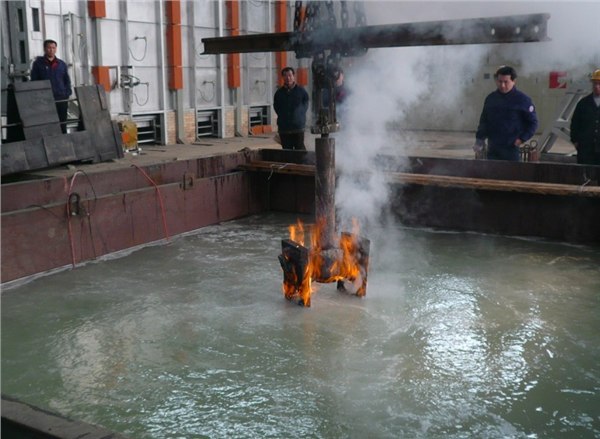

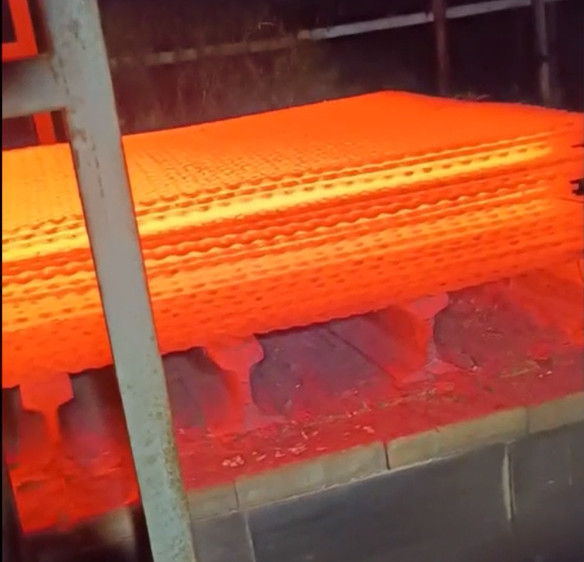

焊接篩網，成型經過900°高溫加熱（rè），燒透達到一定時間後，進行水淬火。

水是冷卻能力較強的淬火（huǒ）介質。來源廣（guǎng）、價格低、成分（fèn）穩定不易變質。缺點是在C曲線的（de）“鼻子”區（500～600℃左右），水處於蒸汽膜階段，冷卻不夠快，會形成“軟點”；而在馬氏（shì）體轉變溫度區（300～100℃），水處（chù）於沸騰（téng）階段，冷卻太快，易使馬氏（shì）體轉變速度過快而產生很大的內應力（lì），致使工件變（biàn）形甚至開裂。當水（shuǐ）溫升高，水中含有較多氣體或（huò）水中混入不溶（róng）雜質（如油、肥皂、泥漿等），均（jun1）會顯著（zhe）降低其（qí）冷卻能力（lì）。因此水適用於截麵尺（chǐ）寸不（bú）大、形狀簡單的（de）碳素鋼工件的淬火（huǒ）冷卻。

 在水中加入適量的食鹽'使高溫工件浸入該冷卻介質後，在蒸汽膜階段析出鹽和（hé）堿的晶體並立即爆裂，將蒸汽（qì）膜破壞，工件表麵的（de）氧化皮也被（bèi）炸碎，這（zhè）樣可（kě）以提高（gāo）介質在高溫區的（de）冷卻能力。

所以鹽（yán）水淬（cuì）火（huǒ）可以（yǐ）獲得比較高（gāo）而且（qiě）均勻的硬度。同時由（yóu）於冷卻均勻，變形開裂的傾向比清水小。鹽水濃度一（yī）般為5％～15％。
